수소 충전소의 핵심, 압축기와 밸브의 관계



수소 충전소에서 가장 중요한 설비를 하나만 꼽으라면 단연 **압축기(Compressor)**입니다. 전체 구축 비용의 30~35%를 차지하는 압축기는 20MPa의 수소를 87.5MPa까지 압축하여 700bar 충전을 가능하게 하는 심장과 같은 역할을 합니다.

하지만 압축기 단독으로는 안전하고 효율적인 작동이 불가능합니다. 압축기 시스템 내부에는 10~15개의 밸브가 정밀하게 배치되어 있으며, 이들은 압력 제어, 역류 방지, 안전 보호 등 핵심 기능을 수행합니다. 압축기와 밸브의 관계는 마치 심장과 판막의 관계와 같습니다.

오늘은 수소 충전소 압축기의 종류와 작동 원리, 그리고 각 압축기 타입별로 필요한 밸브와 GSR/ESG 제품 솔루션에 대해 상세히 알아보겠습니다.

수소 압축기, 왜 특별한가?

💪 극한의 압축 비율

단계	압력	압축 비율
튜브 트레일러 공급	20 MPa (200 bar)	-
1차 압축	35~45 MPa (350~450 bar)	약 1.8~2.3배
2차 압축	50~65 MPa (500~650 bar)	약 1.4~1.7배
최종 압축	87.5 MPa (875 bar)	약 1.3~1.8배
총 압축 비율	약 4.4배	-

일반 공기 압축기의 압축 비율이 8~10배인 것에 비하면 낮아 보이지만, 수소는 금속 취성을 일으키고 누출 위험이 높아 훨씬 높은 기술력이 요구됩니다.

🔥 높은 발열과 냉각 필요성

압축 과정에서 수소 온도는 80~90°C까지 상승합니다. 이는 단열 압축 과정에서 발생하는 자연스러운 현상이지만, 압축기 부품의 수명을 단축시키고 효율을 저하시킵니다.

이를 해결하는 것이 바로 밸브의 역할입니다:

• 단계별 압축으로 온도 상승 억제
• 중간 냉각(Intercooler) 시스템과 연동
• 압력 제어 밸브를 통한 최적화

수소 압축기의 종류와 밸브 구성

수소 충전소용 압축기는 크게 3가지 타입으로 분류됩니다. 각 타입별로 필요한 밸브 구성이 다르며, GSR과 ESG는 모든 타입에 최적화된 밸브 솔루션을 제공합니다.

1️⃣ 피스톤-다이어프램 압축기 (Piston-Diaphragm Compressor)

📋 작동 원리

• 유압 피스톤이 금속 다이어프램을 구동
• 다이어프램이 수소를 직접 압축
• 수소와 오일이 완전 분리되어 초고순도 유지

✅ 장점

• 수소 순도 99.999% 이상 보장
• 오일 혼입 위험 제로
• 압축 비율 1.5~2.5 단계별 압축 가능

⚠️ 단점

• 다이어프램 파손 위험 (평균 8,000~12,000시간)
• 유지보수 비용 높음
• 진동과 소음 발생

🔧 필수 밸브 구성 (10~12개)

밸브 종류	설치 위치	개수	역할	GSR/ESG 추천 제품
흡입 밸브	각 실린더 입구	3~4	수소 흡입 제어	GSR Type 63 압력 제어 밸브
토출 밸브	각 실린더 출구	3~4	압축 수소 배출	GSR Type 2/529 솔레노이드 밸브
체크밸브	단계 간 배관	2~3	역류 방지	GSR 체크밸브 시리즈
압력안전밸브	각 압축 단계	1~2	과압 보호	GSR 압력안전밸브

GSR Type 63 압력 제어 밸브의 강점:

• 1% 이내 정밀 압력 제어
• 다이어프램 부담 최소화로 수명 연장
• 40bar까지 직접 작동 가능

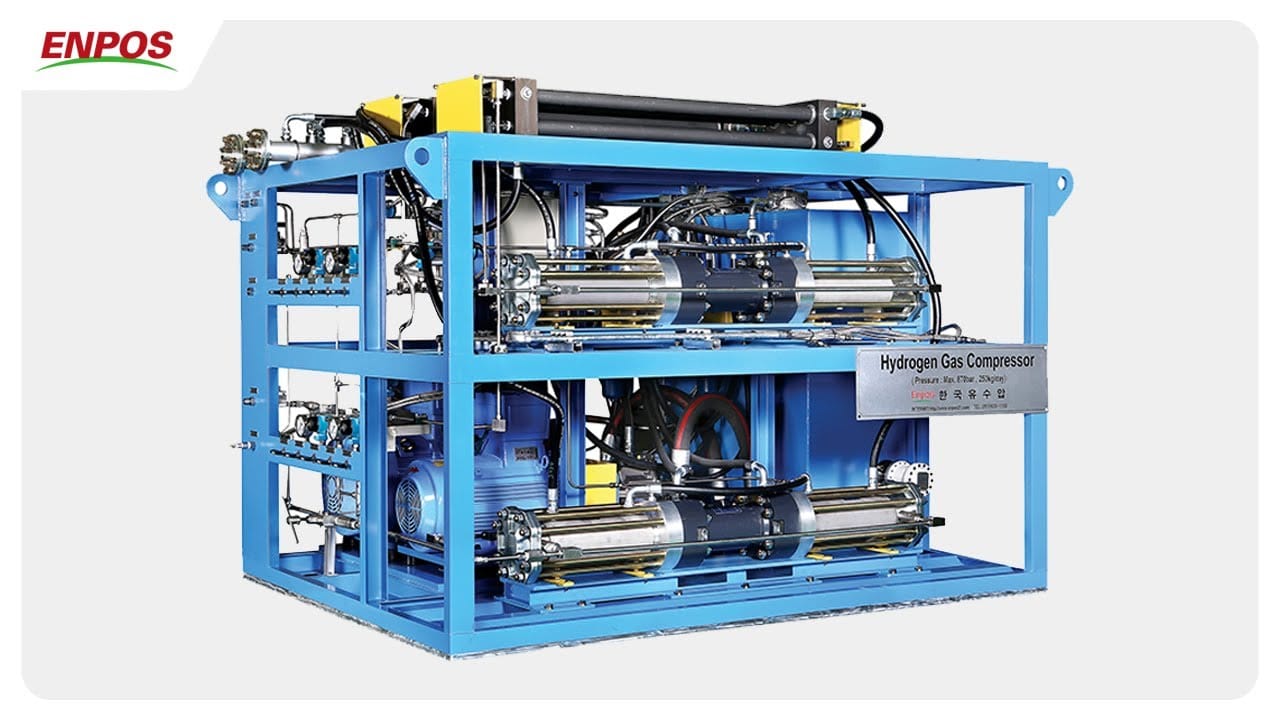

2️⃣ 유압식 피스톤 압축기 (Hydraulic Piston Compressor)

📋 작동 원리

• 유압 실린더가 직접 수소 압축
• 고압 오일이 구동력 전달
• 2~4단 압축 시스템

✅ 장점

• 대용량 충전소에 최적 (500kg/day 이상)
• 높은 내구성 (부품 수명 15,000~20,000시간)
• 안정적인 압축 비율

⚠️ 단점

• 초기 투자 비용 높음 (약 10~12억 원)
• 오일 관리 필요
• 복잡한 유압 시스템

🔧 필수 밸브 구성 (12~15개)

밸브 종류	설치 위치	개수	역할	GSR/ESG 추천 제품
흡입 체크밸브	1~4단 입구	4	역류 방지	GSR 초고압 체크밸브
토출 체크밸브	1~4단 출구	4	토출 보호	GSR 초고압 체크밸브
안전밸브	각 단계	4	과압 보호	GSR 압력안전밸브 (최대 1,200bar)
압력조절밸브	단계 간	2~3	압력 최적화	ESG 압력 제어 밸브

GSR 초고압 체크밸브의 강점:

• 최대 1,200bar 대응 가능
• 역류 시 0.01초 이내 차단
• 50년 독일 기술력의 신뢰성

3️⃣ 이오닉 액체 압축기 (Ionic Liquid Compressor)

📋 작동 원리

• 이온성 액체가 피스톤 역할 수행
• 기계적 마찰 최소화
• 베어링과 씰링이 불필요

✅ 장점

• 유지보수 거의 불필요 (부품 교체 주기 30,000시간 이상)
• 오일 프리(Oil-free) 압축
• 초저소음 작동
• 90MPa까지 단일 단계 압축 가능

⚠️ 단점

• 기술 성숙도 낮음 (상용화 초기)
• 초기 도입 비용 매우 높음
• 이온 액체 관리 필요

🔧 필수 밸브 구성 (8~10개)

밸브 종류	설치 위치	개수	역할	GSR/ESG 추천 제품
솔레노이드 밸브	액체 순환 라인	3~4	자동 제어	GSR Type 2/529 솔레노이드 밸브
압력안전밸브	압축 챔버	2	과압 보호	GSR 압력안전밸브
체크밸브	흡입/토출부	2	역류 방지	ESG 체크밸브
유량조절밸브	액체 공급 라인	1~2	정밀 제어	ESG 유량조절밸브

GSR Type 2/529 솔레노이드 밸브의 강점:

• 450bar 고압 대응
• 100,000회 이상 작동 수명
• 파일럿 작동 방식으로 에너지 효율 우수

압축기 밸브 고장, 충전소 마비의 주범

국회 산업통상자원중소벤처기업위원회 자료에 따르면, 지난 3년간 수소 충전소는 154건의 고장으로 총 1,179일 운영 중단을 겪었습니다. 이 중 **압축기 관련 밸브 고장이 약 40%**를 차지합니다.

🔴 주요 밸브 고장 원인

1. 밸브 플레이트 손상

• 증상: 기밀 손실, 압축 효율 저하
• 원인:
  • 반복적인 개폐 충격 (1일 300~500회)
  • 수소 입자의 마모
  • 금속 피로 누적
• 해결책: GSR 밸브 시트의 특수 코팅 기술로 수명 3~4배 연장

2. 씰링 재질 열화

• 증상: 수소 누출, 압력 강하
• 원인:
  • 고온 환경 (80~90°C)
  • 수소 취성 효과
  • 반복적인 압력 변화
• 해결책: ESG의 수직 통합 생산 시스템으로 일관된 씰링 품질 보장

3. 스프링 파손

• 증상: 밸브 개폐 불량, 역류 발생
• 원인:
  • 금속 피로
  • 부식
  • 과압력
• 해결책: GSR의 고강도 스프링 소재 사용 (수명 20,000시간 이상)

4. 오염물질 축적

• 증상: 밸브 작동 지연, 마모 증가
• 원인:
  • 수소 내 미세 입자
  • 오일 혼입 (유압식의 경우)
  • 배관 산화물
• 해결책: 정기적인 필터 교체 및 GSR 밸브의 자가 세척 설계

📊 밸브 고장에 따른 경제적 손실

항목	비용	근거
밸브 교체 비용	500만 ~ 2,000만 원	밸브 종류별 상이
운영 중단 손실	1일당 약 200만 원	충전 손실 (200kg/day × 10,000원/kg)
긴급 A/S 비용	300만 ~ 500만 원	해외 부품 긴급 배송
평균 총 손실	약 1,500만 ~ 3,000만 원	1회 고장 기준 (2~3일 중단)

GSR/ESG 밸브로 압축기 신뢰성 극대화

플루콘시스가 공급하는 GSR과 ESG 밸브는 수소 압축기 시스템의 신뢰성과 수명을 획기적으로 향상시킵니다.

💎 GSR 압축기용 밸브의 핵심 기술

1. 초고압 대응 기술 (최대 1,200bar)

Type 2/529 시리즈 - 압축기 핵심 밸브

• 파일럿 작동 방식의 2/2-way 솔레노이드 밸브
• 1bar ~ 450bar 광범위 압력 대응
• 100,000회 이상 작동 수명
• 0.1초 이내 빠른 응답 속도
• 적용 위치: 각 압축 단계 토출부, 중간 냉각 라인

Type 55 시리즈 - 고압 전문 밸브

• 450bar ~ 1,000bar 초고압 전용
• 특수 강화 시트 및 씰링
• 수소 취성 방지 코팅
• 적용 위치: 최종 압축 단계, 저장 탱크 연결부

2. 압력 제어 정밀도 (±1% 이내)

Type 63 압력 제어 밸브

• 직접 압력 작동 방식
• 40bar까지 정밀 제어
• 100,000회 이상 작동 수명
• 다이어프램 압축기 부담 최소화
• 적용 위치: 흡입 라인, 중간 압력 조절부

Type 8/100 압력 제어 밸브

• 고압 애플리케이션 전용
• 2/2-way 구조
• 신속한 압력 응답
• 적용 위치: 단계 간 압력 조절, 바이패스 라인

3. 장수명 설계

부품 교체 주기 비교:

구분	일반 밸브	GSR 밸브	수명 연장
밸브 시트	8,000시간	25,000시간	3.1배
씰링 부품	6,000시간	20,000시간	3.3배
스프링	10,000시간	30,000시간	3.0배
전체 밸브	12,000시간	40,000시간	3.3배

압축기 타입별 GSR/ESG 밸브 패키지

📦 Package 1: 소형 충전소용 (200kg/day)

추천 압축기: 다이어프램 방식

밸브	수량	제품
압력 제어 밸브	4	GSR Type 63
솔레노이드 밸브	4	GSR Type 2/529
체크밸브	3	ESG 체크밸브
압력안전밸브	2	GSR 압력안전밸브
총 가격	-	약 8,000만 원

📦 Package 2: 중형 충전소용 (500kg/day)

추천 압축기: 유압식 피스톤 방식

밸브	수량	제품
초고압 체크밸브	8	GSR 초고압 체크밸브
압력안전밸브	4	GSR 압력안전밸브 (1,200bar)
압력조절밸브	3	ESG 압력 제어 밸브
앵글 시트 밸브	2	ESG 앵글 시트 밸브
볼밸브	4	ESG 볼밸브
총 가격	-	약 1억 5,000만 원

📦 Package 3: 대형 충전소용 (1,000kg/day)

추천 압축기: 이오닉 액체 방식

밸브	수량	제품
솔레노이드 밸브	6	GSR Type 2/529 (450bar)
Type 55 고압 밸브	2	GSR Type 55 (1,000bar)
압력안전밸브	2	GSR 압력안전밸브
유량조절밸브	3	ESG 유량조절밸브
체크밸브	3	ESG 체크밸브
총 가격	-	약 1억 2,000만 원

압축기 밸브 유지보수 가이드

🔍 정기 점검 체크리스트

일일 점검 (작업자)

•  압력계 확인 (이상 압력 감지)
•  누출음 청취
•  진동 및 소음 확인
•  온도 모니터링

주간 점검 (엔지니어)

•  밸브 씰링 상태 확인
•  토출 압력 기록 및 비교
•  필터 오염도 확인
•  냉각수 순환 확인

월간 점검 (전문가)

•  밸브 분해 검사 (1~2개 샘플링)
•  시트 마모도 측정
•  스프링 장력 테스트
•  씰링 교체 필요 여부 판단

연간 점검 (정밀 검사)

•  전체 밸브 분해 점검
•  부품 교체 (예방 정비)
•  압력 교정
•  누출 테스트 (헬륨 리크 테스트)

🛠️ 플루콘시스 유지보수 서비스

정기 점검 프로그램

• 월 1회 방문 점검
• 연 1회 정밀 검사
• 예비 부품 재고 관리
• 정기 교체 스케줄 관리

긴급 출동 서비스

• 24시간 핫라인 운영
• 48시간 이내 현장 도착
• 예비 밸브 즉시 교체
• 원격 진단 지원

교육 프로그램

• 운영자 교육 (분기 1회)
• 정비 매뉴얼 제공
• 고장 진단 워크샵
• 최신 기술 세미나

압축기 밸브 업그레이드 효과

📈 실제 적용 사례

A 충전소 (500kg/day, 유압식 압축기)

업그레이드 전 (일반 밸브)

• 압축기 가동률: 82%
• 연간 고장: 6회
• 운영 중단: 연 18일
• 유지보수 비용: 연 8,000만 원

업그레이드 후 (GSR/ESG 밸브)

• 압축기 가동률: 97% (↑15%p)
• 연간 고장: 1회 (↓83%)
• 운영 중단: 연 2일 (↓89%)
• 유지보수 비용: 연 3,000만 원 (↓63%)

투자 회수 기간: 약 1.5년

수소 충전소의 심장인 압축기는 밸브 없이는 단 1초도 작동할 수 없습니다. 압축기와 밸브는 심장과 판막의 관계이며, 밸브의 품질이 곧 압축기의 성능과 수명을 결정합니다.

플루콘시스(Fluconsys)는 GSR과 ESG의 공식 파트너로서:

✅ 압축기 타입별 최적화된 밸브 패키지 제공
✅ 3~4배 긴 부품 수명으로 유지보수 비용 63% 절감
✅ 450bar~1,200bar 초고압 대응
✅ 24시간 긴급 출동 및 예비 부품 재고 관리
✅ 50년 독일 기술력과 수직 통합 생산 시스템

압축기 밸브는 단순한 부품이 아니라, 수소 충전소 운영의 성패를 좌우하는 핵심 기술입니다.

검증된 GSR/ESG 밸브로 압축기의 잠재력을 최대한 발휘하세요.
